静电油烟净化器

静电油烟净化器

发布日期:2022-10-18

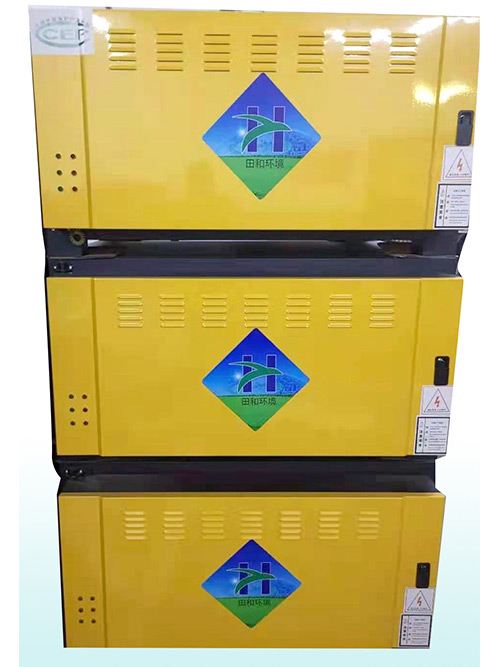

油烟净化器4

01

北京市油烟排放地方标准(DB11/1488-2018)要求的餐饮油烟排放指标

02

适用于北京市地方标准的油烟净化器的电场使用双区式电场的结构,使静电场能匀地达到较大的平均电场强度,大大的增加了电场净化面积,使电场与油烟粒子结合作用的时间更长,从而决定了设备具有嗯高的除油烟效率。油烟净化器电场模块化设计,可按风量大小拼装成型,双区式的电场钢性好、便于拆装、不会变形,清洗、维护方便等特点。油烟净化器运行时噪音小,阻力小,运行成本很低。油烟净化器安全系数高,更好地高压连接设计,开门时电场会自动断电;另外,油烟净化器的电源是采用新技术的直流迭加脉冲电源,双电流形式使油烟更容易被电离、吸附。电源在保证净化器净化效果的同时,还具有自动的过载、过压、断路、开路保护,使用更安全、更放心。进出风口可随意互换,方便现场安装需要。油烟净化器净化效率高,经检测,油烟净化率高于95%,并能去除大部分气味。适用于低空排放。

设备特点:

1、安全系数高,更好的高压连接设计,开门时电场会自动断电,保证运行的安全。

2、电源采用新科技的直流迭加脉冲电源,双电流形式使油烟更容易被电离、吸附。

3、电源在保证净化器净化效果的同时,还具有自动的过载、过压、断路、开路保护,使用更安全,更放心。

4、电厂模块化设计,可按风量大小拼装成型,便于拆卸、清洗,维护方便。

5、先进严谨的电场设计理念,使静电场能均匀地达到较大的平均电场强度,大大地增加了电场净化效率。

6、精密的流体力学设计使电场与油烟粒子结合作用的时间更长,从而决定了设备具有很高的除油烟效率。

序号型号处理风量(m3/h)序号型号处理风量(m3/h)
1JH-DK-440009JH-DK-3030000
2JH-DK-6600010JH-DK-3636000
3JH-DK-8800011JH-DK-4040000
4JH-DK-101200012JH-DK5050000
5JH-DK-121200013JH-DK-6060000
6JH-DK-161600014JH-DK-7070000
7JH-DK-202000015JH-DK-8080000
8JH-DK-252500015JH-DK-9090000

净化器主机选型原则

1.根据燃灶个数选型:单个灶眼需要配置风量为4000m3/h,设备总需求风量=灶眼数×4000m3/h,根据总风量需求数值选择设备风量类型

2.根据客户需求及净化后残留数值要求选择净化设备型号及风量

3.根据集烟罩投影面积选型,净化器主机风量=集烟罩投影面积m2数值(长*宽)*4000风量

风机选型

1.总计风道全网阻力,风道全网阻力包括局部节点阻力及直程阻力

A节点阻力包括风道变径、进出风口、弯头等阻力,B直程阻力为风道直管阻力

2.根据整个风道全网阻力,加上净化器内部阻力,再加20%的安全系数即为需求风机型号风量所克服阻力。

注:风机风量应大于设备处理风量但小于设备处理风量的140%

3.同等技术参数条件下的风机(风压、风量、能耗等级),选择噪声级别低的风机可以大大减小噪音

4.在选择风机时,以三相四线制为理想选择,如用户无三相四线制电源,则在风机和设备选型时应注意说明.

A.单台处理风量大于8000m3/h,必须选用三相四线制风机

B.风机应有独立的电源开关

管道选型

管道选型:尽量选择镀锌板螺旋制管或不锈钢管,强度高,安装简便。

管道截面尺寸选择:管道截面面积(m2)=主机风量÷36000

主机风量m3/h管道截面m2矩形管道(长×宽)m圆形管道(直径)m
40000.110.33×0.330.38
60000.170.41×0.410.46
80000.220.47×0.470.52
100000.280.53×0.530.58
120000.330.58×0.580.65
160000.440.67×0.670.75
200000.560.75×0.750.84
